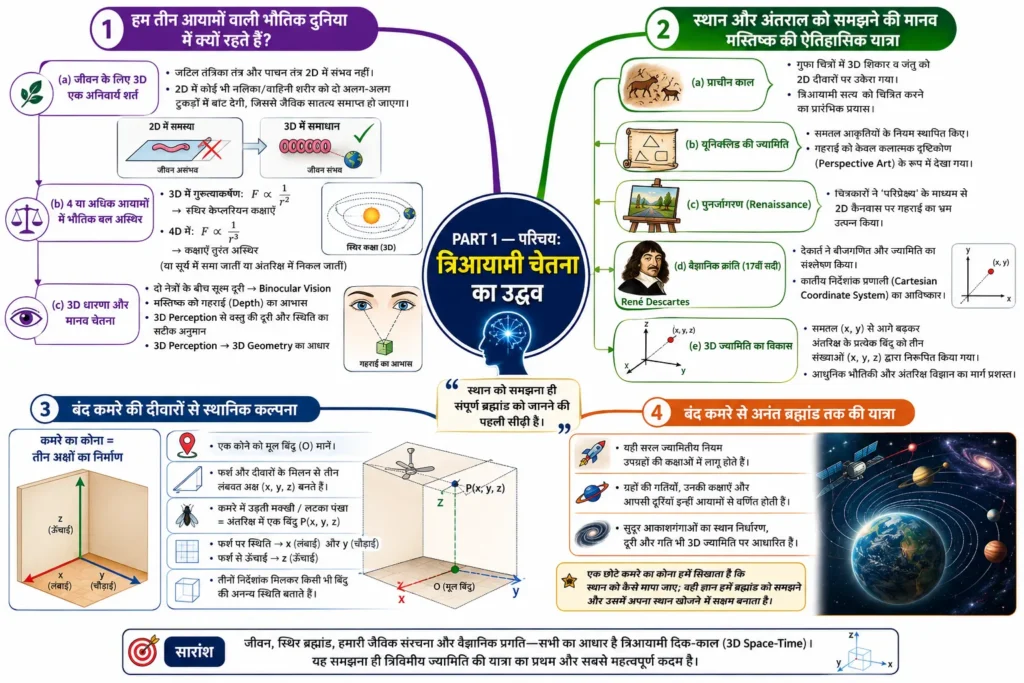

PART 1 — परिचय: त्रिआयामी चेतना का उद्भव
हम तीन आयामों वाली भौतिक दुनिया में क्यों रहते हैं?
हमारी चेतना का भौतिक अस्तित्व एक ऐसे ब्रह्मांड में है जो मूलभूत रूप से तीन स्थानिक आयामों (Three Spatial Dimensions) से निर्मित है। सैद्धांतिक भौतिकी और ब्रह्मांड विज्ञान के गहरे सिद्धांतों का विश्लेषण करने पर यह स्पष्ट होता है कि जीवन के पनपने और जटिल जैविक संरचनाओं के अस्तित्व के लिए त्रिआयामी दिक्-काल (3D Space-Time) एक अपरिहार्य भौतिक आवश्यकता है।
यदि हमारा संसार केवल दो आयामों (2D) का होता, तो कोई भी जटिल तंत्रिका तंत्र (Neural Network) या पाचन तंत्र (Digestive System) विकसित नहीं हो पाता। द्विविमीय समतल में कोई भी वाहिनी या नलिका किसी जीव की शारीरिक संरचना को दो पूर्णतः अलग-अलग टुकड़ों में विभाजित कर देती, जिससे जीवन का जैविक सातत्य ही समाप्त हो जाता।
इसके विपरीत, चार या उससे अधिक स्थानिक आयामों में गुरुत्वाकर्षण बल (Gravitational Force) और विद्युत-चुंबकीय बल (Electromagnetic Force) अत्यधिक अस्थिर हो जाते हैं। त्रिआयामी अंतरिक्ष में गुरुत्वाकर्षण बल दूरी के वर्ग के व्युत्क्रमानुपाती ($F \propto 1/r^2$) होता है, जो ग्रहों की कक्षाओं को दीर्घकालिक रूप से स्थिर (Stable Keplerian Orbits) रखता है। यदि स्थानिक आयाम चार होते, तो गुरुत्वाकर्षण बल $1/r^3$ के नियम का पालन करता, जिसके कारण पृथ्वी जैसी कक्षाएं पल भर में अस्थिर होकर या तो सूर्य में समा जातीं या गहरे अंतरिक्ष में विलीन हो जातीं।
अंतरिक्षीय विकास के दृष्टिकोण से, मानव के दो नेत्रों का स्थान निर्धारण और उनके बीच की सूक्ष्म दूरी (Binocular Vision) मस्तिष्क को गहराई (Depth) का आभास कराती है, जिसे त्रिविमीय प्रत्यक्षीकरण (3D Perception) कहा जाता है। यह जैविक विशेषता मानव को अंतरिक्ष में किसी वस्तु की सटीक दूरी और उसकी स्थिति का सही अनुमान लगाने में सक्षम बनाती है, जो गणितीय रूप से त्रिविमीय ज्यामिति (Three-Dimensional Geometry) का आधार बनती है ।
स्थान और अंतराल को समझने की मानव मस्तिष्क की ऐतिहासिक यात्रा
मनुष्य द्वारा अपने परिवेश को समझने की यात्रा अत्यंत प्राचीन है। प्रागैतिहासिक गुफा चित्रों से शुरू होकर, जहाँ त्रिआयामी शिकार और जंतुओं को दो-आयामी दीवारों (2D Surface) पर उकेरा गया था, मानव ने हमेशा त्रिआयामी सत्य को चित्रित करने का प्रयास किया। यूक्लिड की ज्यामिति ने समतल आकृतियों के नियमों को तो स्थापित किया, लेकिन सदियों तक मनुष्य स्थानिक गहराई को केवल एक कलात्मक दृष्टिकोण (Perspective Art) के रूप में ही देखता रहा। पुनर्जागरण काल (Renaissance) में चित्रकारों ने ‘परिप्रेक्ष्य’ के माध्यम से द्विविमीय कैनवास पर गहराई का भ्रम पैदा करने की कला विकसित की।
वास्तविक वैज्ञानिक क्रांति १७वीं शताब्दी में हुई जब फ्रांसीसी दार्शनिक और गणितज्ञ रेने देकार्त (René Descartes) ने बीजगणित और ज्यामिति का संश्लेषण करके कार्तीय निर्देशांक प्रणाली (Cartesian Coordinate System) का आविष्कार किया। देकार्तीय प्रणाली ने समतल के प्रत्येक बिंदु को दो वास्तविक संख्याओं $(x, y)$ के युग्म के रूप में व्यक्त किया। इस क्रांतिकारी विचार का क्रमिक विस्तार त्रिआयामी अंतरिक्ष में हुआ।
जब खगोलविदों और नाविकों को तारों की स्थिति और पृथ्वी पर जहाजों का सटीक स्थान निर्धारित करने की आवश्यकता पड़ी, तब द्वि-विमीय मानचित्र अपर्याप्त सिद्ध हुए। इसके परिणामस्वरूप, अंतरिक्ष में किसी भी बिंदु की अनन्य स्थिति को तीन संख्याओं $(x, y, z)$ के त्रिक (Triplet) द्वारा प्रदर्शित करने की त्रिविमीय ज्यामितीय प्रणाली का औपचारिक विकास हुआ, जिसने आधुनिक भौतिकी और अंतरिक्ष विज्ञान का मार्ग प्रशस्त किया ।
बंद कमरे की दीवारों से लेकर अनंत ब्रह्मांड तक की स्थानिक कल्पना
स्थानिक कल्पनाशीलता (Spatial Imagination) को जाग्रत करने का सबसे प्रभावी साधन स्वयं का बंद कमरा है। यदि किसी कमरे के एक कोने को मूल बिंदु (Origin) मान लिया जाए, तो फर्श की दो आपस में मिलने वाली दीवारें और कमरे का खड़ा कोना तीन लंबवत अक्षों का निर्माण करते हैं।
जब मैं कक्षा में यह विषय पढ़ाता हूँ, तो हमेशा छात्रों को अपने कमरे के कोने को ध्यान से देखने के लिए कहता हूँ। फर्श और दीवार के मिलन से बनी रेखाएं वास्तव में हमें अक्षों का भौतिक रूप दिखाती हैं। कमरे में उड़ने वाली एक मक्खी या छत से लटका हुआ एक पंखा अंतरिक्ष में तैरते हुए एक बिंदु का प्रतिनिधित्व करता है। फर्श की लंबाई और चौड़ाई उस बिंदु के समतलीय निर्देशांकों को दर्शाती हैं, जबकि फर्श से पंखे की ऊँचाई उसके तीसरे आयाम यानी $z$-अक्ष को प्रकट करती है।
कमरे की इस सीमित सीमा से उठकर जब हमारी कल्पना की उड़ान अनंत ब्रह्मांड की ओर जाती है, तब यही सरल ज्यामितीय नियम उपग्रहों की कक्षाओं, ग्रहों की गतियों और सुदूर आकाशगंगाओं के स्थान निर्धारण का माध्यम बन जाते हैं।

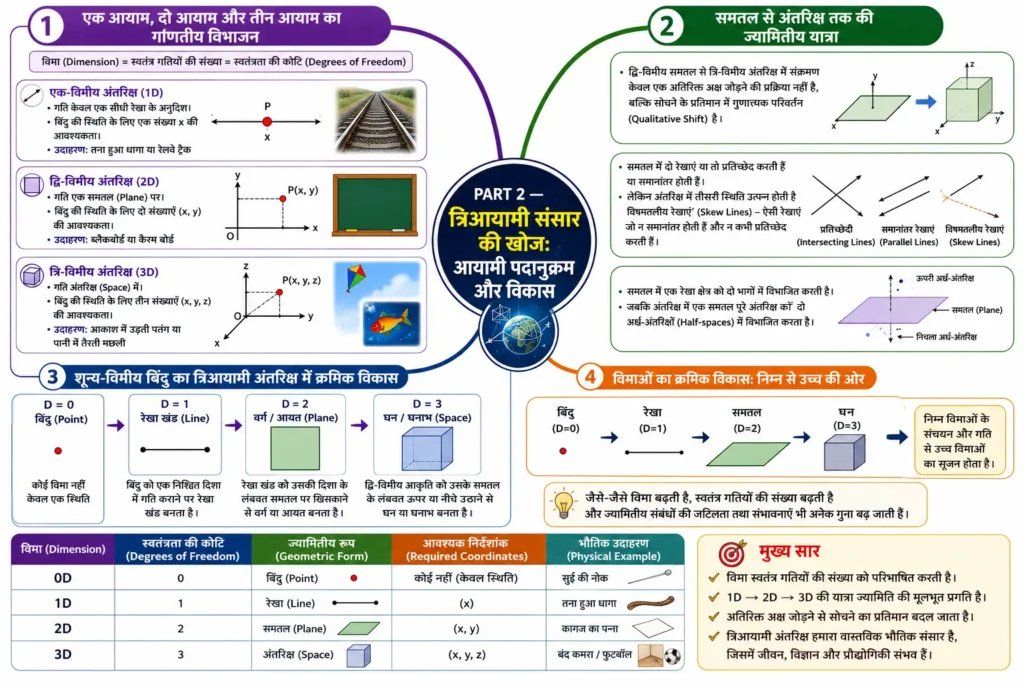

PART 2 — त्रिआयामी संसार की खोज: आयामी पदानुक्रम और विकास
एक आयाम, दो आयाम और तीन आयाम का गणितीय विभाजन
गणितीय दृष्टिकोण से, किसी भी ज्यामितीय अंतरिक्ष की विमा (Dimension) उसमें स्वतंत्र गतियों की संख्या या उसकी स्वतंत्रता की कोटि (Degrees of Freedom) को परिभाषित करती है। विमाओं के इस पदानुक्रम को निम्नलिखित श्रेणियों में विभाजित किया जा सकता है:
- एक-विमीय अंतरिक्ष ($1D$): यहाँ गति केवल एक सीधी रेखा के अनुदिश संभव है। किसी बिंदु की स्थिति को दर्शाने के लिए केवल एक वास्तविक संख्या $x$ की आवश्यकता होती है। इसका उदाहरण एक तना हुआ धागा या रेलवे ट्रैक है, जिस पर रेलगाड़ी केवल आगे या पीछे जा सकती है।
- द्वि-विमीय अंतरिक्ष ($2D$): इसमें गति एक समतल (Plane) पर होती है। किसी बिंदु की स्थिति को निर्धारित करने के लिए दो परस्पर लंबवत अक्षों के सापेक्ष दो संख्याओं $(x, y)$ की आवश्यकता होती है। इसका उदाहरण ब्लैकबोर्ड का समतल या कैरम बोर्ड का बोर्ड है।
- त्रि-विमीय अंतरिक्ष ($3D$): इसमें गति अंतरिक्ष (Space) में होती है। बिंदु की स्थिति को निर्धारित करने के लिए तीन परस्पर लंबवत अक्षों के सापेक्ष तीन संख्याओं $(x, y, z)$ की आवश्यकता होती है । इसका उदाहरण आकाश में उड़ती हुई पतंग या पानी में तैरती मछली है।
समतल से अंतरिक्ष तक की ज्यामितीय यात्रा
द्वि-विमीय समतल से त्रि-विमीय अंतरिक्ष में संक्रमण केवल एक अतिरिक्त अक्ष जोड़ने की प्रक्रिया नहीं है, बल्कि यह सोचने के प्रतिमान में एक गुणात्मक परिवर्तन (Qualitative Shift) है। समतल में, दो रेखाएं या तो प्रतिच्छेद करती हैं या समानांतर होती हैं। लेकिन अंतरिक्ष में, एक तीसरी स्थिति उत्पन्न होती है जिसे ‘विषमतलीय रेखाएं’ (Skew Lines) कहा जाता है—ऐसी रेखाएं जो न तो समानांतर होती हैं और न ही कभी एक-दूसरे को प्रतिच्छेद करती हैं ।
समतल में एक रेखा पूरे क्षेत्र को दो भागों में विभाजित करती है, जबकि अंतरिक्ष में एक समतल पूरे अंतरिक्ष को दो अर्ध-अंतरिक्षों (Half-spaces) में विभाजित करता है। इस प्रकार, समतल के सिद्धांतों का अंतरिक्ष में विस्तार करने पर ज्यामितीय संबंधों की जटिलता और उनकी सुंदरता कई गुना बढ़ जाती है।
शून्य-विमीय बिंदु का त्रिआयामी अंतरिक्ष में क्रमिक विकास
एक बिंदु ($D=0$) की कोई विमा नहीं होती; यह केवल एक स्थिति को दर्शाता है। जब इस बिंदु को एक निश्चित दिशा में गति कराई जाती है, तो यह एक रेखा खंड ($D=1$) का निर्माण करता है। यदि इस रेखा खंड को उसकी दिशा के लंबवत समतल पर खिसकाया जाए, तो यह एक वर्ग या आयत ($D=2$) बनाता है। अंत में, जब इस द्वि-विमीय समतल आकृति को उसके समतल के लंबवत ऊपर या नीचे उठाया जाता है, तो यह एक घन या घनाभ ($D=3$) का रूप ले लेती है। विमाओं का यह क्रमिक विकास दर्शाता है कि किस प्रकार निम्न विमाओं के संचयन और गति से उच्च विमाओं का सृजन होता है।
| विमा (Dimension) | स्वतंत्रता की कोटि (Degrees of Freedom) | ज्यामितीय रूप (Geometric Form) | आवश्यक निर्देशांक (Required Coordinates) | भौतिक उदाहरण (Physical Example) |
| 0D | $0$ | बिंदु (Point) | कोई नहीं (केवल स्थिति) | सुई की नोक |
| 1D | $1$ | रेखा (Line) | $(x)$ | तना हुआ धागा |
| 2D | $2$ | समतल (Plane) | $(x, y)$ | कागज़ का पन्ना |
| 3D | $3$ | अंतरिक्ष (Space) | $(x, y, z)$ | बंद कमरा / फुटबॉल |

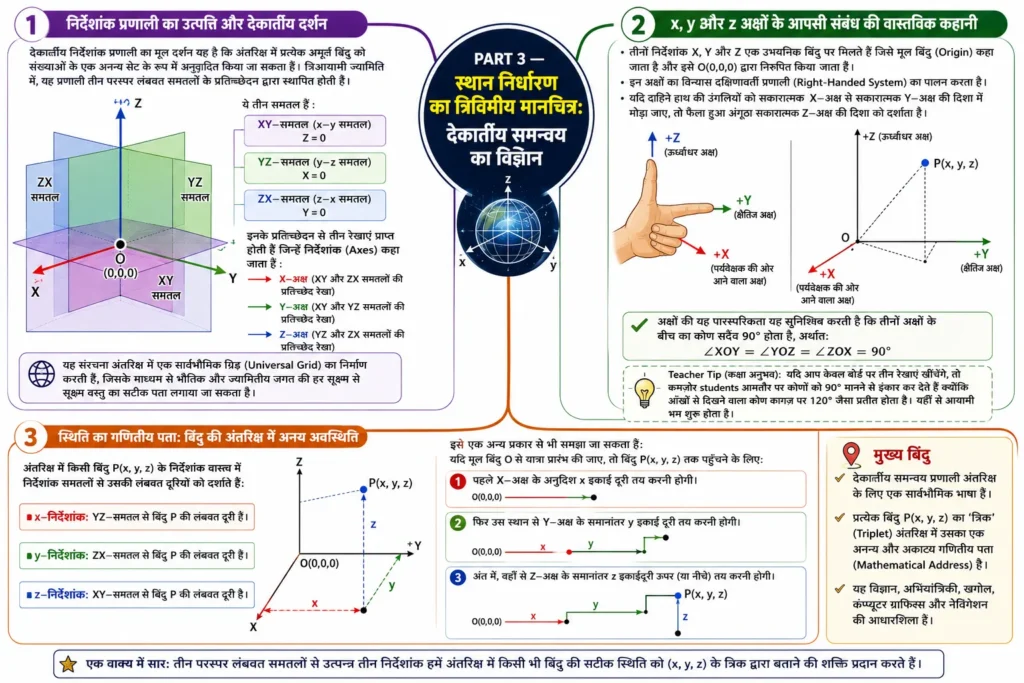

PART 3 — स्थान निर्धारण का त्रिविमीय मानचित्र: देकार्तीय समन्वय का विज्ञान
निर्देशांक प्रणाली का उत्तपति और देकार्तीय दर्शन
देकार्तीय निर्देशांक प्रणाली का मूल दर्शन यह है कि अंतरिक्ष में प्रत्येक अमूर्त बिंदु को संख्याओं के एक अनन्य सेट के रूप में अनुवादित किया जा सकता है। त्रिआयामी ज्यामिति में, यह प्रणाली तीन परस्पर लंबवत समतलों के प्रतिच्छेदन द्वारा स्थापित होती है । ये तीन समतल $XY$-समतल, $YZ$-समतल और $ZX$-समतल कहलाते हैं । इनके प्रतिच्छेदन से तीन रेखाएं प्राप्त होती हैं जिन्हें निर्देशांक्ष (Coordinate Axes) कहा जाता है :
- $X$-अक्ष ( $XY$-समतल और $ZX$-समतल की प्रतिच्छेद रेखा)
- $Y$-अक्ष ( $XY$-समतल और $YZ$-समतल की प्रतिच्छेद रेखा)
- $Z$-अक्ष ( $YZ$-समतल और $ZX$-समतल की प्रतिच्छेद रेखा)
यह संरचना अंतरिक्ष में एक सार्वभौमिक ग्रिड (Universal Grid) का निर्माण करती है, जिसके माध्यम से भौतिक और ज्यामितीय जगत की हर सूक्ष्म से सूक्ष्म वस्तु का सटीक पता लगाया जा सकता है ।
x, y और z अक्षों के आपसी संबंध की वास्तविक कहानी
तीनों निर्देशांक्ष $X$, $Y$ और $Z$ एक उभयनिष्ठ बिंदु पर मिलते हैं जिसे मूल बिंदु (Origin) कहा जाता है और इसे $O(0,0,0)$ द्वारा निरूपित किया जाता है । इन अक्षों का विन्यास दक्षिणावर्ती प्रणाली (Right-Handed System) का पालन करता है। यदि दाहिने हाथ की उंगलियों को सकारात्मक $X$-अक्ष से सकारात्मक $Y$-अक्ष की दिशा में मोड़ा जाए, तो फैला हुआ अंगूठा सकारात्मक $Z$-अक्ष की दिशा को दर्शाता है।
अक्षों की यह पारस्परिकता यह सुनिश्चित करती है कि तीनों अक्षों के बीच का कोण सदैव $90^\circ$ होता है, अर्थात:
$$\angle XOY = \angle YOZ = \angle ZOX = 90^\circ$$
जब मैं यह टॉपिक पढ़ाता हूँ, तो अक्सर बच्चों को एक भौतिक माडल दिखाता हूँ। मेरे classroom अनुभव में, यदि आप केवल बोर्ड पर तीन रेखाएं खींचेंगे, तो कमजोर students आमतौर पर कोणों को $90^\circ$ मानने से इंकार कर देते हैं क्योंकि आँखों से दिखने वाला कोण कागज पर $120^\circ$ जैसा प्रतीत होता है। यहीं से आयामी भ्रम शुरू होता है।
+Z (ऊर्ध्वाधर अक्ष)
|
|
| . P(x, y, z)
| /|
| / |
| / |
| / |
| / |
O--/-----+---------- +Y (क्षैतिज अक्ष)
/
/
/
+X (पर्यवेक्षक की ओर आने वाला अक्ष)
स्थिति का गणितीय पता: बिंदु की अंतरिक्ष में अनन्य अवस्थिति
अंतरिक्ष में किसी बिंदु $P(x, y, z)$ के निर्देशांक वास्तव में निर्देशांक समतलों से उसकी लंबवत दूरियों को दर्शाते हैं :
- $x$-निर्देशांक: $YZ$-समतल से बिंदु $P$ की लंबवत दूरी है ।
- $y$-निर्देशांक: $ZX$-समतल से बिंदु $P$ की लंबवत दूरी है ।
- $z$-निर्देशांक: $XY$-समतल से बिंदु $P$ की लंबवत दूरी है ।
इसे एक अन्य प्रकार से भी समझा जा सकता है। यदि मूल बिंदु $O$ से यात्रा प्रारंभ की जाए, तो बिंदु $P(x, y, z)$ तक पहुँचने के लिए:
- पहले $X$-अक्ष के अनुदिश $x$ इकाई दूरी तय करनी होगी।
- फिर उस स्थान से $Y$-अक्ष के समानांतर $y$ इकाई दूरी तय करनी होगी।
- अंत में, वहाँ से $Z$-अक्ष के समानांतर $z$ इकाई दूरी ऊपर (या नीचे) तय करनी होगी।
यह त्रिआयामी पथ दर्शाता है कि बिंदु $P$ का निर्देशांक अंतरिक्ष में उसका एक अनन्य और अकाट्य गणितीय पता (Mathematical Address) है ।

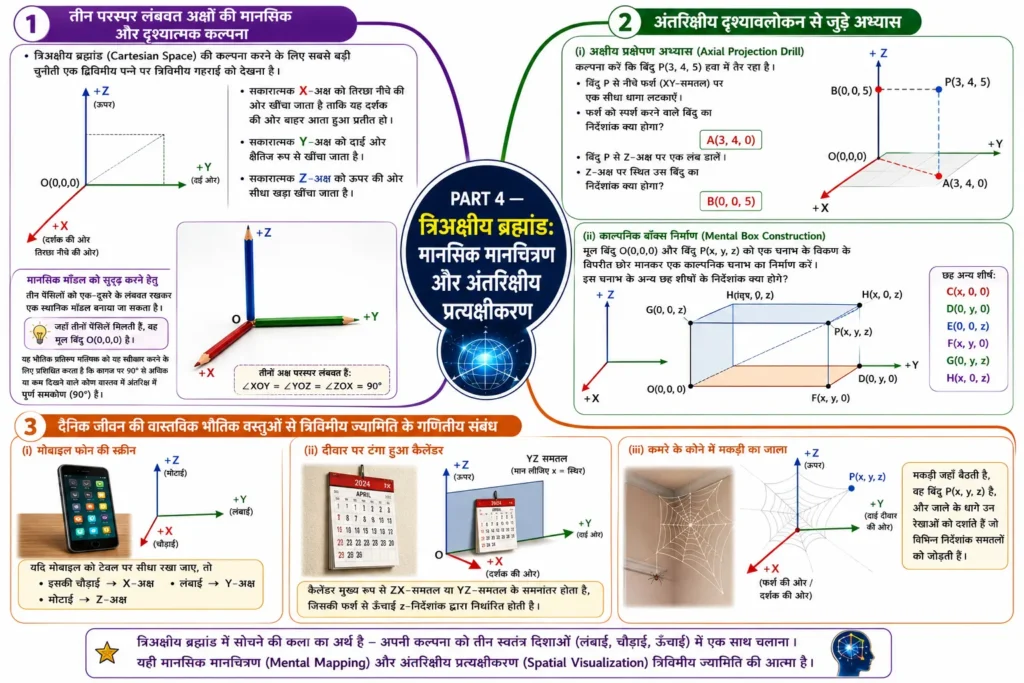

PART 4 — त्रिअक्षीय ब्रह्मांड: मानसिक मानचित्रण और अंतरिक्षीय प्रत्यक्षीकरण
तीन परस्पर लंबवत अक्षों की मानसिक और दृश्यात्मक कल्पना
त्रिअक्षीय ब्रह्मांड (Cartesian Space) की कल्पना करने के लिए सबसे बड़ी चुनौती एक द्विविमीय पन्ने पर त्रिविमीय गहराई को देखना है। जब कोई चित्रकार किसी पन्ने पर त्रिविमीय चित्र बनाता है, तो वह परिप्रेक्ष्य (Perspective) के नियमों का उपयोग करता है। गणित में, सकारात्मक $X$-अक्ष को तिरछा नीचे की ओर खींचा जाता है ताकि यह दर्शक की ओर बाहर आता हुआ प्रतीत हो। सकारात्मक $Y$-अक्ष को दाईं ओर क्षैतिज रूप से और सकारात्मक $Z$-अक्ष को ऊपर की ओर सीधा खड़ा खींचा जाता है ।
इस मानसिक मॉडल को सुदृढ़ करने के लिए, तीन पेंसिलों को एक-दूसरे के लंबवत रखकर एक स्थानिक मॉडल (Spatial Model) बनाया जा सकता है। जहाँ तीनों पेंसिलें आपस में मिलती हैं, वह मूल बिंदु है। यह भौतिक प्रतिरूप मस्तिष्क को यह स्वीकार करने के लिए प्रशिक्षित करता है कि कागज पर $90^\circ$ से अधिक या कम दिखने वाले कोण वास्तव में अंतरिक्ष में पूर्ण समकोण ($90^\circ$) हैं।
अंतरिक्षीय दृश्यावलोकन से जुड़े अभ्यास
मस्तिष्क के न्यूरॉन्स को त्रिविमीय ज्यामिति के अनुकूल बनाने के लिए निम्नलिखित मानसिक अभ्यासों का उपयोग किया जा सकता है :
- अक्षीय प्रक्षेपण अभ्यास (Axial Projection Drill): कल्पना करें कि बिंदु $P(3, 4, 5)$ हवा में तैर रहा है। उस बिंदु से नीचे फर्श ($XY$-समतल) पर एक सीधा धागा लटकाएं। फर्श को स्पर्श करने वाले बिंदु का निर्देशांक क्या होगा? वह $A(3, 4, 0)$ होगा । इसी प्रकार, उस बिंदु से $Z$-अक्ष पर एक लंब डालें। $Z$-अक्ष पर स्थित उस बिंदु का निर्देशांक क्या होगा? वह $B(0, 0, 5)$ होगा ।
- काल्पनिक बॉक्स निर्माण (Mental Box Construction): मूल बिंदु $O(0,0,0)$ और बिंदु $P(x, y, z)$ को एक घनाभ के विकर्ण के विपरीत छोर मानकर एक काल्पनिक घनाभ का निर्माण करें। इस घनाभ के अन्य छह शीर्षों के निर्देशांक क्या होंगे? वे शीर्ष अक्षों और समतलों पर स्थित होंगे, जैसे $C(x, 0, 0)$, $D(0, y, 0)$, $E(0, 0, z)$, $F(x, y, 0)$, $G(0, y, z)$, और $H(x, 0, z)$ ।
दैनिक जीवन की वास्तविक भौतिक वस्तुओं से त्रिविमीय ज्यामिति गणितीय संबंध
हमारे आस-पास की हर भौतिक वस्तु त्रिअक्षीय ब्रह्मांड का हिस्सा है। उदाहरण के लिए:
- मोबाइल फोन की स्क्रीन: यदि मोबाइल को टेबल पर सीधा रखा जाए, तो उसकी चौड़ाई $X$-अक्ष, लंबाई $Y$-अक्ष और मोटाई $Z$-अक्ष है।
- दीवार पर टंगा हुआ कैलेंडर: यह मुख्य रूप से $ZX$-समतल या $YZ$-समतल के समानांतर होता है, जिसकी फर्श से ऊँचाई $z$-निर्देशांक द्वारा निर्धारित होती है।
- कमरे के कोने में मकड़ी का जाला: मकड़ी जहाँ बैठती है, वह बिंदु $P(x, y, z)$ है, और जाले के धागे उन रेखाओं को दर्शाते हैं जो विभिन्न निर्देशांक समतलों को जोड़ती हैं।

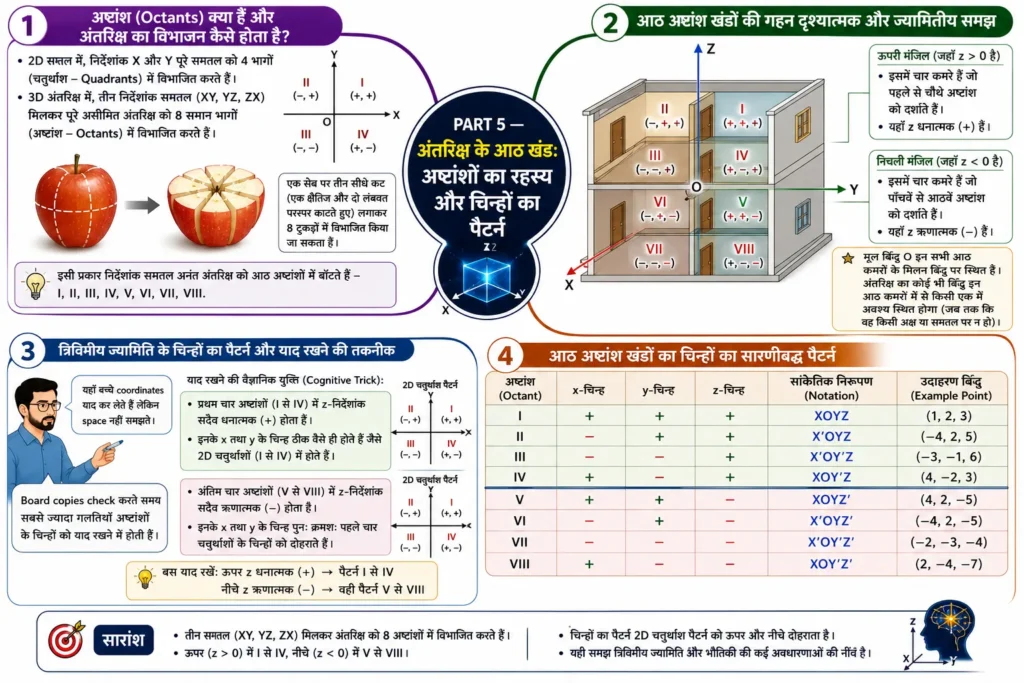

PART 5 — अंतरिक्ष के आठ खंड: अष्टांशों का रहस्य और चिन्हों का पैटर्न
अष्टांश (Octants) क्या हैं और अंतरिक्ष का विभाजन कैसे होता है?
द्वि-विमीय समतल में, निर्देशांक्ष $X$ और $Y$ पूरे समतल को चार भागों में विभाजित करते हैं, जिन्हें चतुर्थांश (Quadrants) कहा जाता है। त्रिआयामी अंतरिक्ष में, तीन निर्देशांक समतल ($XY$, $YZ$, $ZX$) मिलकर पूरे असीमित अंतरिक्ष को आठ समान भागों में विभाजित करते हैं । इन आठ भागों को अष्टांश (Octants) कहा जाता है ।
जिस प्रकार एक सेब को तीन सीधे कट (एक क्षैतिज और दो लंबवत परस्पर काटते हुए) लगाकर आठ टुकड़ों में विभाजित किया जा सकता है, ठीक उसी प्रकार निर्देशांक समतल अनंत अंतरिक्ष को आठ अष्टांशों में बाँटते हैं ।
आठ अष्टांश खंडों की गहन दृश्यात्मक और ज्यामितीय समझ
इन आठ खंडों को समझने के लिए एक दो मंजिला इमारत की कल्पना की जा सकती है, जिसमें प्रत्येक मंजिल पर चार कमरे हैं।
- निचली मंजिल (जहाँ $z < 0$ है): इसमें चार कमरे हैं जो पांचवें से आठवें अष्टांश को दर्शाते हैं ।
- ऊपरी मंजिल (जहाँ $z > 0$ है): इसमें चार कमरे हैं जो पहले से चौथे अष्टांश को दर्शाते हैं ।
मूल बिंदु इन सभी आठ कमरों के मिलन बिंदु पर स्थित है। इस प्रकार, अंतरिक्ष का कोई भी बिंदु इन आठ कमरों में से किसी एक में अवश्य स्थित होगा, जब तक कि वह किसी अक्ष या समतल पर न हो ।
त्रिविमीय ज्यामिति के चिन्हों का पैटर्न और याद रखने की तकनीक
यहाँ बच्चे coordinates याद कर लेते हैं लेकिन space नहीं समझते। जब मैं board copies check करता हूँ, तो देखता हूँ कि सबसे ज्यादा गलतियाँ अष्टांशों के चिन्हों को याद रखने में होती हैं। अष्टांशों में स्थित बिंदुओं के चिन्हों $(+, -)$ को याद रखने के लिए रटने की आवश्यकता नहीं है। इसके लिए एक सरल और वैज्ञानिक संज्ञानात्मक युक्ति (Cognitive Trick) का उपयोग किया जा सकता है।
प्रथम चार अष्टांशों (I से IV) में $z$-निर्देशांक सदैव धनात्मक $(+)$ होता है, और इनके $x$ तथा $y$ के चिन्ह ठीक वैसे ही होते हैं जैसे 2D चतुर्थांशों (I से IV) में होते हैं । अंतिम चार अष्टांशों (V to VIII) में $z$-निर्देशांक सदैव ऋणात्मक $(-)$ होता है, और इनके $x$ तथा $y$ के चिन्ह पुनः क्रमशः पहले चार चतुर्थांशों के चिन्हों को दोहराते हैं ।
| अष्टांश (Octant) | x-चिन्ह | y-चिन्ह | z-चिन्ह | सांकेतिक निरूपण (Notation) | उदाहरण बिंदु |
| I | $+$ | $+$ | $+$ | $XOYZ$ | $(1, 2, 3)$ |
| II | $-$ | $+$ | $+$ | $X’OYZ$ | $(-4, 2, 5)$ |
| III | $-$ | $-$ | $+$ | $X’OY’Z$ | $(-3, -1, 6)$ |
| IV | $+$ | $-$ | $+$ | $XOY’Z$ | $(4, -2, 3)$ |
| V | $+$ | $+$ | $-$ | $XOYZ’$ | $(4, 2, -5)$ |
| VI | $-$ | $+$ | $-$ | $X’OYZ’$ | $(-4, 2, -5)$ |
| VII | $-$ | $-$ | $-$ | $X’OY’Z’$ | $(-2, -3, -4)$ |
| VIII | $+$ | $-$ | $-$ | $XOY’Z’$ | $(2, -4, -7)$ |

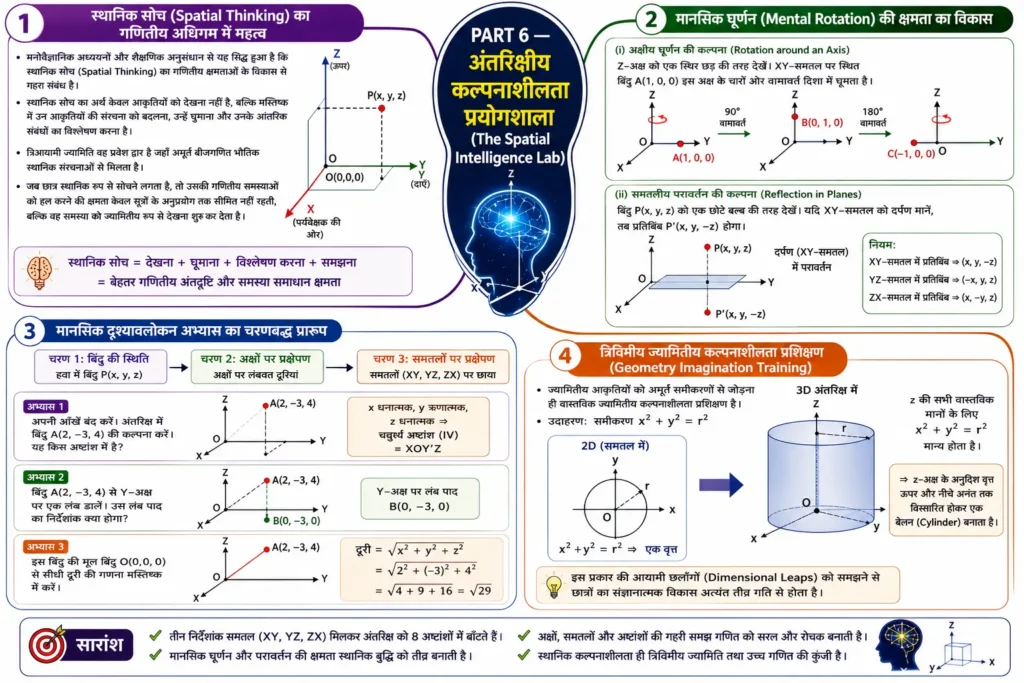

PART 6 — अंतरिक्षीय कल्पनाशीलता प्रयोगशाला (The Spatial Intelligence Lab)
स्थानिक सोच (Spatial Thinking) का गणितीय अधिगम में महत्व
मनोवैज्ञानिक अध्ययनों और शैक्षणिक अनुसंधान से यह सिद्ध हुआ है कि स्थानिक सोच (Spatial Thinking) का गणितीय क्षमताओं के विकास से गहरा संबंध है । स्थानिक सोच का अर्थ केवल आकृतियों को देखना नहीं है, बल्कि मस्तिष्क में उन आकृतियों की संरचना को बदलना, उन्हें घुमाना और उनके आंतरिक संबंधों का विश्लेषण करना है ।
त्रिआयामी ज्यामिति वह प्रवेश द्वार है जहाँ अमूर्त बीजगणित भौतिक स्थानिक संरचनाओं से मिलता है। जब कोई छात्र स्थानिक रूप से सोचने लगता है, तो उसकी गणितीय समस्याओं को हल करने की क्षमता केवल सूत्रों के अनुप्रयोग तक सीमित नहीं रहती, बल्कि वह समस्या को ज्यामितीय रूप से देखना शुरू कर देता है।
मानसिक घूर्णन (Mental Rotation) की क्षमता का विकास
मानसिक घूर्णन (Mental Rotation) एक संज्ञानात्मक प्रक्रिया है जिसके द्वारा कोई व्यक्ति अपने मस्तिष्क में किसी द्वि-विमीय या त्रि-विमीय वस्तु के मानसिक प्रतिनिधित्व को घुमाता है ।
इसे विकसित करने के लिए छात्र निम्नलिखित चरणों का अभ्यास कर सकते हैं :
- अक्षीय घूर्णन की कल्पना (Rotation around an Axis): मस्तिष्क में $Z$-अक्ष को एक स्थिर छड़ की तरह देखें। अब कल्पना करें कि $XY$-समतल पर स्थित एक बिंदु $A(1, 0, 0)$ इस अक्ष के चारों ओर वामावर्त (Counter-clockwise) दिशा में $90^\circ$ घूमता है। नए बिंदु का निर्देशांक क्या होगा? वह $B(0, 1, 0)$ होगा। यदि वह $180^\circ$ घूमता है, तो निर्देशांक $C(-1, 0, 0)$ हो जाएगा।
- समतलीय परावर्तन की कल्पना (Reflection in Planes): एक बिंदु $P(x, y, z)$ को एक छोटे बल्ब की तरह देखें। यदि $XY$-समतल को एक समतल दर्पण मान लिया जाए, तो इस दर्पण में बल्ब का प्रतिबिंब कहाँ दिखाई देगा? चूंकि दर्पण $XY$-समतल है, इसलिए $x$ and $y$ अपरिवर्तित रहेंगे, लेकिन प्रतिबिंब उतनी ही दूरी पर नीचे की ओर दिखाई देगा, अर्थात उसका निर्देशांक $P'(x, y, -z)$ होगा।
मानसिक दृश्यावलोकन अभ्यास का चरणबद्ध प्रारूप
स्थानिक कल्पनाशीलता को प्रशिक्षित करने के लिए इस अभ्यास श्रृंखला को प्रतिदिन दोहराया जा सकता है :
[चरण 1: बिंदु की स्थिति] ----> [चरण 2: अक्षों पर प्रक्षेपण] ----> [चरण 3: समतलों पर प्रक्षेपण]
हवा में बिंदु P(x,y,z) अक्षों पर लंबवत दूरियां समतलों (XY, YZ, ZX) पर छाया
- अभ्यास 1: अपनी आँखें बंद करें। अंतरिक्ष में एक बिंदु $A(2, -3, 4)$ की कल्पना करें। यह किस अष्टांश में है? ($x$ धनात्मक, $y$ ऋणात्मक, $z$ धनात्मक – चतुर्थ अष्टांश $XOY’Z$) ।
- अभ्यास 2: बिंदु $A(2, -3, 4)$ से $Y$-अक्ष पर एक लंब डालें। उस लंब पाद (Foot of perpendicular) का निर्देशांक क्या होगा? वह $B(0, -3, 0)$ होगा ।
- अभ्यास 3: इस बिंदु की मूल बिंदु $O(0,0,0)$ से सीधी दूरी की गणना मस्तिष्क में करें। दूरी सूत्र $\sqrt{2^2 + (-3)^2 + 4^2} = \sqrt{4 + 9 + 16} = \sqrt{29}$ होगी ।
त्रिविमीय ज्यामितीय कल्पनाशीलता प्रशिक्षण (Geometry Imagination Training)
ज्यामितीय आकृतियों को अमूर्त समीकरणों से जोड़ना ही वास्तविक ज्यामितीय कल्पनाशीलता प्रशिक्षण है। जब एक समीकरण $x^2 + y^2 = r^2$ को 2D में देखा जाता है, तो वह एक वृत्त होता है। लेकिन जब इसी समीकरण को 3D अंतरिक्ष में देखा जाता है, तो यह $z$ की सभी वास्तविक मानों के लिए मान्य होता है। इसका अर्थ है कि $z$-अक्ष के अनुदिश यह वृत्त ऊपर और नीचे अनंत तक विस्तारित होकर एक बेलन (Cylinder) का निर्माण करता है।
इस प्रकार की आयामी छलांगों (Dimensional Leaps) को समझने से छात्रों का संज्ञानात्मक विकास अत्यंत तीव्र गति से होता है।

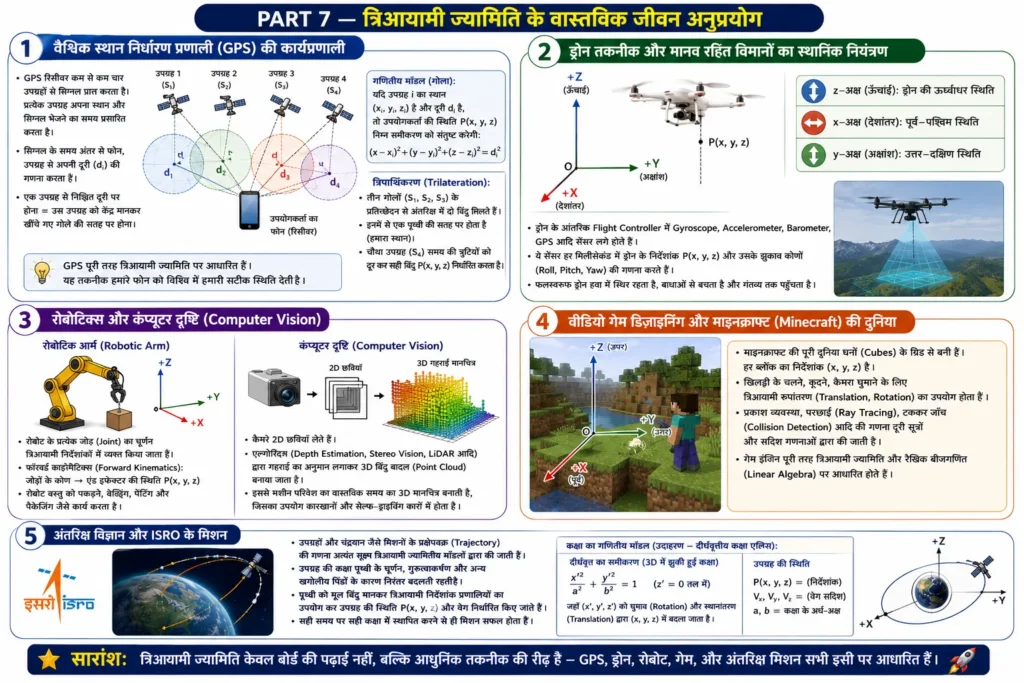

PART 7 — त्रिआयामी ज्यामिति के वास्तविक जीवन अनुप्रयोग
वैश्विक स्थान निर्धारण प्रणाली (GPS) की कार्यप्रणाली
वैश्विक स्थान निर्धारण प्रणाली (Global Positioning System – GPS) पूरी तरह से त्रिआयामी ज्यामिति के सिद्धांतों पर काम करती है। हमारे स्मार्टफ़ोन में मौजूद GPS रिसीवर अंतरिक्ष में तैरते कम से कम चार उपग्रहों (Satellites) से सिग्नल प्राप्त करता है। प्रत्येक उपग्रह एक निश्चित समय पर अपना स्थान और सिग्नल भेजने का समय प्रसारित करता है।
प्राप्त सिग्नल के समय के अंतर से, फोन उपग्रह से अपनी दूरी की गणना करता है। ज्यामितीय रूप से, एक उपग्रह से निश्चित दूरी पर होना यह दर्शाता है कि उपयोगकर्ता उस उपग्रह को केंद्र मानकर खींचे गए एक त्रिआयामी गोले (Sphere) की सतह पर कहीं स्थित है:
$$(x – x_i)^2 + (y – y_i)^2 + (z – z_i)^2 = d_i^2$$
जब तीन अलग-अलग उपग्रहों से प्राप्त दूरियों के आधार पर तीन गोलों का निर्माण किया जाता है, तो ये गोले अंतरिक्ष में केवल दो बिंदुओं पर एक-दूसरे को प्रतिच्छेद करते हैं। इनमें से एक बिंदु अंतरिक्ष में होता है और दूसरा पृथ्वी की सतह पर। चौथा उपग्रह समय की त्रुटियों को दूर करके पृथ्वी की सतह वाले बिंदु को उपयोगकर्ता की सटीक स्थिति $P(x, y, z)$ के रूप में निर्धारित करता है। इसे त्रिपार्श्विकरण (Trilateration) तकनीक कहा जाता है ।
ड्रोन तकनीक और मानव रहित विमानों का स्थानिक नियंत्रण
ड्रोन (Drones) की स्वायत्त उड़ान (Autonomous Flight) त्रिआयामी नेविगेशन पर निर्भर करती है। समतल में चलने वाली कारों के विपरीत, ड्रोन को हवा में अपनी ऊँचाई ($z$-अक्ष), देशांतर ($x$-अक्ष) और अक्षांश ($y$-अक्ष) को निरंतर नियंत्रित करना होता है। इसके आंतरिक उड़ान नियंत्रक (Flight Controller) में स्थापित जाइरोस्कोप और एक्सेलेरोमीटर सेंसर हर मिलीसेकंड में ड्रोन के निर्देशांकों $P(x, y, z)$ और उसके झुकाव कोणों की गणना करते हैं, जिससे ड्रोन हवा में स्थिर रह पाता है और बाधाओं से बचते हुए अपने गंतव्य तक पहुँचता है ।
रोबोटिक्स और कंप्यूटर दृष्टि (Computer Vision)
रोबोटिक आर्म्स (Robotic Arms) का उपयोग विनिर्माण उद्योगों में वेल्डिंग, पेंटिंग और पैकेजिंग के लिए किया जाता है। इन रोबोटों को यह सिखाने के लिए कि वे किसी वस्तु को कैसे पकड़ें, उनके जोड़ों (Joints) के घूर्णन को त्रिआयामी निर्देशांकों में अनुवादित किया जाता है। कंप्यूटर दृष्टि (Computer Vision) तकनीक कैमरों से प्राप्त 2D छवियों का विश्लेषण करके वस्तुओं की गहराई का पता लगाती है और कारखानों में या स्वचालित सेल्फ-ड्राइविंग कारों में परिवेश का एक वास्तविक समय का 3D मानचित्र तैयार करती है ।
वीडियो गेम डिज़ाइनिंग और माइनक्राफ्ट (Minecraft) की दुनिया
वीडियो गेम जैसे माइनक्राफ्ट (Minecraft) या कोई भी आधुनिक 3D एक्शन गेम पूरी तरह से त्रिआयामी ज्यामिति पर आधारित प्रोग्रामिंग इंजनों पर चलते हैं। माइनक्राफ्ट की पूरी दुनिया घनों (Cubes) के ग्रिड से बनी है। हर ब्लॉक का एक निश्चित निर्देशांक $(x, y, z)$ होता है।
जब खिलाड़ी खेल की दुनिया में चलता है, तो कैमरा व्यू को बदलने के लिए रैखिक बीजगणित (Linear Algebra) और त्रिआयामी रूपांतरणों का उपयोग किया जाता है। खेल में प्रकाश व्यवस्था, परछाई का बनना (Ray Tracing) और दो वस्तुओं की टक्कर (Collision Detection) का निर्धारण दूरी सूत्रों और सदिश गुणनफलों द्वारा किया जाता है ।
अंतरिक्ष विज्ञान और भारतीय अंतरिक्ष अनुसंधान संगठन (ISRO) के मिशन
इसरो (ISRO) द्वारा प्रक्षेपित किए जाने वाले उपग्रहों और चंद्रयान जैसे चंद्र मिशनों के प्रक्षेपवक्र (Trajectory) की गणना अत्यंत सूक्ष्म त्रिविमीय ज्यामितीय मॉडलों द्वारा की जाती है। पृथ्वी के चारों ओर उपग्रह की कक्षा केवल एक समतल में नहीं होती, बल्कि वह पृथ्वी के घूर्णन और अन्य खगोलीय पिंडों के गुरुत्वाकर्षण के कारण अंतरिक्ष में लगातार बदलती रहती है।
अंतरिक्ष यान को सही समय पर सही कक्षा में स्थापित करने के लिए पृथ्वी को मूल बिंदु मानकर त्रिआयामी निर्देशांक प्रणालियों का उपयोग किया जाता है ।

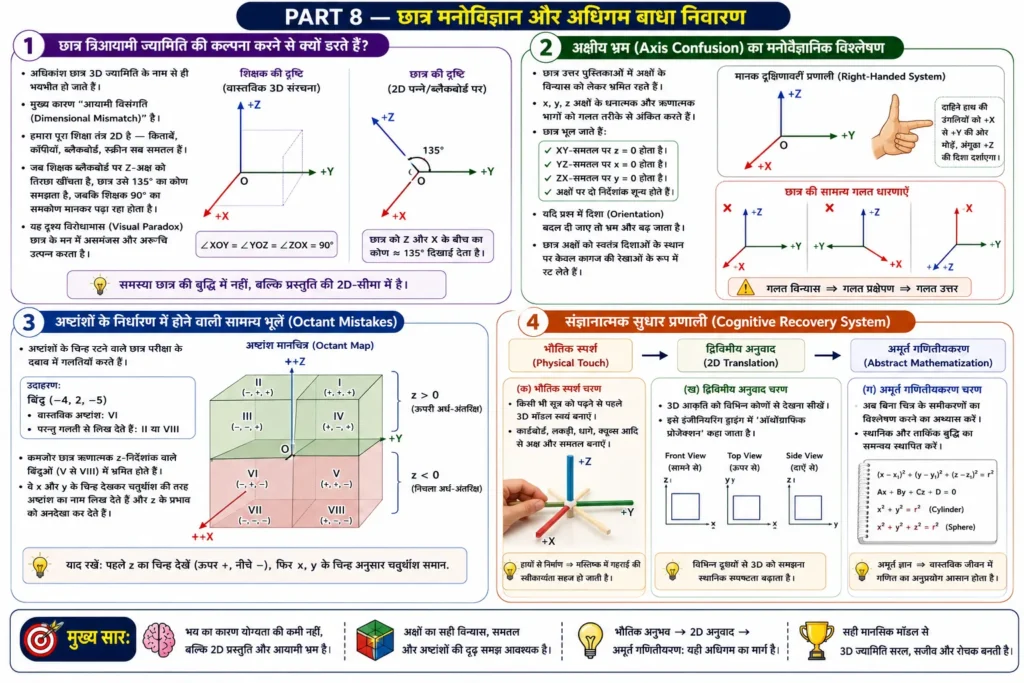

PART 8 — छात्र मनोविज्ञान और अधिगम बाधा निवारण
छात्र त्रिआयामी ज्यामिति की कल्पना करने से क्यों डरते हैं?
गणित शिक्षण के दीर्घकालिक क्लासरूम अनुभवों के आधार पर यह पाया गया है कि अधिकांश छात्र त्रिआयामी ज्यामिति के नाम से ही भयभीत हो जाते हैं। इस भय का मुख्य कारण “आयामी विसंगति” (Dimensional Mismatch) है। हमारा पूरा शिक्षा तंत्र और पठन-पाठन की सामग्री (किताबें, कॉपियाँ, ब्लैकबोर्ड) अनिवार्य रूप से द्वि-विमीय (2D) हैं।
जब एक शिक्षक ब्लैकबोर्ड पर $Z$-अक्ष को तिरछा खींचता है, तो छात्र का मस्तिष्क उसे $135^\circ$ के कोण के रूप में देखता है, जबकि शिक्षक उसे $90^\circ$ का समकोण मानकर पढ़ा रहा होता है। यह दृश्य विरोधाभास (Visual Paradox) छात्र के मन में असमंजस और अंततः अरुचि उत्पन्न करता है।
अक्षीय भ्रम (Axis Confusion) का मनोवैज्ञानिक विश्लेषण
उत्तर पुस्तिकाओं के मूल्यांकन के दौरान यह सामान्यतः देखा गया है कि छात्र अक्षों के विन्यास को लेकर भ्रमित रहते हैं। विशेष रूप से, $x$-अक्ष, $y$-अक्ष और $z$-अक्ष के सकारात्मक और ऋणात्मक भागों को गलत तरीके से अंकित करने की प्रवृत्ति पाई जाती है। छात्र अक्सर यह भूल जाते हैं कि $XY$-समतल पर $z = 0$ होता है और अक्षों पर दो निर्देशांक शून्य होते हैं ।
यह भ्रम तब और बढ़ जाता है जब किसी प्रश्न में मानक दक्षिणावर्ती प्रणाली के स्थान पर अक्षों की दिशा बदल दी जाती है। इस भ्रम के पीछे का मनोवैज्ञानिक कारण यह है कि छात्र अक्षों को स्वतंत्र दिशाओं के रूप में देखने के बजाय उन्हें केवल कागज पर खींची गई रेखाओं के रूप में रट लेते हैं।
अष्टांशों के निर्धारण में होने वाली सामान्य भूलें (Octant Mistakes)
अष्टांशों के चिन्हों को रटने वाले छात्र परीक्षा के दबाव में अक्सर गलतियाँ करते हैं। उदाहरण के लिए, बिंदु $(-4, 2, -5)$ को छठे अष्टांश के स्थान पर गलती से दूसरा या आठवां लिख दिया जाता है ।
कमजोर छात्र आमतौर पर ऋणात्मक $z$-निर्देशांक वाले बिंदुओं (अष्टांश V से VIII) के निर्धारण में भ्रमित होते हैं । वे $x$ और $y$ के चिन्हों को देखकर चतुर्थांश की तरह ही अष्टांश का नाम लिख देते हैं और तीसरे आयाम $z$ के प्रभाव की उपेक्षा कर देते हैं।
संज्ञानात्मक सुधार प्रणाली (Cognitive Recovery System)
इस आयामी भ्रम को दूर करने के लिए शिक्षकों और छात्रों को एक त्रि-चरणीय “संज्ञानात्मक सुधार प्रणाली” (Cognitive Recovery System) अपनानी चाहिए:
[भौतिक स्पर्श] ----------> [द्विविमीय अनुवाद] ----------> [अमूर्त गणितीयकरण]
3D मॉडल को छूकर देखना कागज पर सही परिप्रेक्ष्य बिना चित्र के समीकरणों
और अनुभव करना। में चित्र बनाना। का विश्लेषण करना।
- भौतिक स्पर्श चरण (Physical Touch Phase): किसी भी सूत्र को पढ़ने से पहले, छात्रों को कार्डबोर्ड या धागों की सहायता से स्वयं 3D मॉडल बनाने के लिए प्रेरित किया जाना चाहिए। जब वे अपने हाथों से अक्षों और समतलों का निर्माण करते हैं, तो उनका मस्तिष्क स्थानिक गहराई को सहजता से स्वीकार कर लेता है ।
- द्विविमीय अनुवाद चरण (2D Translation Phase): छात्रों को यह सिखाया जाना चाहिए कि कैसे 3D आकृतियों को विभिन्न कोणों (Front View, Side View, Top View) से देखा जाता है। इसे इंजीनियरिंग ड्राइंग में ‘ऑर्थोग्राफिक प्रोजेक्शन’ कहा जाता है।
- अमूर्त गणितीयकरण (Abstract Mathematization): जब छात्र दृश्य रूप से परिपक्व हो जाते हैं, तब उन्हें अमूर्त बीजगणितीय समीकरणों की ओर ले जाना चाहिए, जिससे उनका स्थानिक और तार्किक मस्तिष्क समन्वय स्थापित कर सके।
PART 9 — त्रिविमीय ज्यामिति से जुड़े प्रतियोगी परीक्षा सेतु और उच्च स्तरीय तर्कसंगत प्रश्न
संयुक्त प्रवेश परीक्षा (JEE) के लिए स्थानिक तार्किकता का महत्व
आईआईटी-जेईई (IIT-JEE) जैसी कठिन प्रतियोगी परीक्षाओं में त्रिआयामी ज्यामिति एक अत्यंत महत्वपूर्ण और उच्च भारांश (High Weightage) वाला अध्याय है । जेईई मुख्य (JEE Main) और एडवांस (JEE Advanced) परीक्षाओं में इस विषय से सीधे और वैचारिक रूप से गहरे प्रश्न पूछे जाते हैं ।
इन परीक्षाओं में सफलता प्राप्त करने के लिए केवल दूरी सूत्र या विभाजन सूत्र को रट लेना पर्याप्त नहीं है , बल्कि अंतरिक्ष में न्यूनतम दूरी की ज्यामितीय व्याख्या, समतलों और रेखाओं के बीच के कोणों के दृश्यात्मक प्रतिरूप को समझना अनिवार्य है ।
ओलंपियाड परीक्षाओं के लिए दृश्यात्मक ज्यामिति
गणितीय ओलंपियाड परीक्षाओं में ऐसे प्रश्न पूछे जाते हैं जहाँ बीजगणितीय गणनाओं को कम करके स्थानिक कल्पनाशीलता का परीक्षण किया जाता है। उदाहरण के लिए, अंतरिक्ष में बिंदुओं के ऐसे समुच्चय का बिंदुपथ (Locus) ज्ञात करना जो कुछ दी गई शर्तों को संतुष्ट करते हों। इन समस्याओं को हल करने के लिए तीव्र स्थानिक प्रत्यक्षीकरण और सममिति (Symmetry) के सिद्धांतों की गहन समझ आवश्यक होती है।
उच्च स्तरीय चिंतन कौशल (HOTS) पर आधारित प्रश्न एवं समाधान
प्रश्न 1
मान लीजिए कि बिंदु $P(a, b, c)$ अंतरिक्ष में इस प्रकार स्थित है कि इसकी दूरी $X, Y$ और $Z$ अक्षों से क्रमशः $d_1, d_2$ और $d_3$ है। सिद्ध कीजिए कि:
$$d_1^2 + d_2^2 + d_3^2 = 2(a^2 + b^2 + c^2)$$
हल: अंतरिक्ष में स्थित किसी बिंदु $P(a, b, c)$ की $X$-अक्ष से लंबवत दूरी ज्ञात करने के लिए, हमें $X$-अक्ष पर स्थित उसके लंब पाद (Foot of perpendicular) का निर्देशांक ज्ञात करना होगा, जो कि $A(a, 0, 0)$ है । अतः, दूरी सूत्र का उपयोग करते हुए, बिंदु $P$ की $X$-अक्ष से दूरी $d_1$ निम्नलिखित होगी :
$$d_1^2 = (a – a)^2 + (b – 0)^2 + (c – 0)^2 = b^2 + c^2$$
इसी प्रकार, $Y$-अक्ष पर लंब पाद $B(0, b, 0)$ होगा, जिससे $Y$-अक्ष से दूरी $d_2$ प्राप्त होगी :
$$d_2^2 = (a – 0)^2 + (b – b)^2 + (c – 0)^2 = a^2 + c^2$$
और $Z$-अक्ष पर लंब पाद $C(0, 0, c)$ होगा, जिससे $Z$-अक्ष से दूरी $d_3$ प्राप्त होगी :
$$d_3^2 = (a – 0)^2 + (b – 0)^2 + (c – c)^2 = a^2 + b^2$$
अब, तीनों दूरियों के वर्गों का योग करने पर:
$$d_1^2 + d_2^2 + d_3^2 = (b^2 + c^2) + (a^2 + c^2) + (a^2 + b^2)$$
$$d_1^2 + d_2^2 + d_3^2 = 2a^2 + 2b^2 + 2c^2 = 2(a^2 + b^2 + c^2)$$
यह सिद्ध हुआ।
प्रश्न 2
यदि किसी त्रिभुज का केंद्रक (Centroid) मूल बिंदु $O(0,0,0)$ पर स्थित है और इसके दो शीर्ष $A(2, 4, 6)$ तथा $B(0, -2, -5)$ हैं, तो त्रिभुज के तीसरे शीर्ष $C(x, y, z)$ के निर्देशांक ज्ञात कीजिए ।
हल: हम जानते हैं कि त्रिआयामी अंतरिक्ष में यदि किसी त्रिभुज के शीर्ष $A(x_1, y_1, z_1)$, $B(x_2, y_2, z_2)$ और $C(x_3, y_3, z_3)$ हों, तो उसके केंद्रक $G$ के निर्देशांक निम्नलिखित सूत्र से दिए जाते हैं :
$$G = $$ $$\left( \frac{x_1 + x_2 + x_3}{3}, \frac{y_1 + y_2 + y_3}{3}, \frac{z_1 + z_2 + z_3}{3} \right)$$
यहाँ केंद्रक $G(0,0,0)$ है और दो शीर्ष $A(2, 4, 6)$ तथा $B(0, -2, -5)$ दिए गए हैं । मान लेते हैं कि तीसरा शीर्ष $C(x, y, z)$ है । सूत्र में मान रखने पर :
$$0 = \frac{2 + 0 + x}{3} \implies 2 + x = 0 \implies x = -2$$
$$0 = \frac{4 – 2 + y}{3} \implies 2 + y = 0 \implies y = -2$$
$$0 = \frac{6 – 5 + z}{3} \implies 1 + z = 0 \implies z = -1$$
अतः, तीसरे शीर्ष $C$ के निर्देशांक $(-2, -2, -1)$ हैं ।
PART 10 — परीक्षा महारत: सीबीएसई एवं राज्य बोर्ड रणनीति
एनसीईआरटी (NCERT) पाठ्यपुस्तक के अध्ययन की वैज्ञानिक रणनीति
बोर्ड परीक्षा और बुनियादी अवधारणाओं को सुदृढ़ करने के लिए एनसीईआरटी (NCERT) की पाठ्यपुस्तक को सर्वश्रेष्ठ माना जाता है । इसे पढ़ने की वैज्ञानिक रणनीति इस प्रकार होनी चाहिए:
- परिभाषाओं का गहन विश्लेषण: अध्याय के आरंभ में दी गई सैद्धांतिक व्याख्याओं को ध्यानपूर्वक पढ़ें, विशेष रूप से अक्षों और निर्देशांक समतलों के प्रतिच्छेदन से जुड़े खंडों को ।
- सचित्र हल: उदाहरणों को बिना देखे हल करने का प्रयास करें और अपने रेखाचित्र की तुलना पुस्तक में दिए गए चित्र से करें।
- विविध प्रश्नावली (Miscellaneous Exercise) का अभ्यास: इस प्रश्नावली में उच्च स्तर के वैचारिक प्रश्न होते हैं जो सीधे बोर्ड परीक्षाओं और प्रतियोगी परीक्षाओं में पूछे जाते हैं ।
विगत वर्षों के त्रिविमीय ज्यामिति से प्रश्नों (PYQ) का सूक्ष्म विश्लेषण
विगत वर्षों के बोर्ड और जेईई (JEE) के प्रश्नों के विश्लेषण से यह स्पष्ट होता है कि इस अध्याय से निम्नलिखित विषयों पर सबसे अधिक प्रश्न पूछे गए हैं :
- दिए गए बिंदुओं के अष्टांशों का निर्धारण करना (एक अंक के बहुविकल्पीय प्रश्न) ।
- दूरी सूत्र का अनुप्रयोग करके यह सिद्ध करना कि बिंदु संरेख (Collinear) हैं या एक समद्विबाहु/समकोण त्रिभुज के शीर्ष हैं (दो या तीन अंकों के प्रश्न) ।
- विभाजन सूत्र का उपयोग करके वह अनुपात ज्ञात करना जिसमें निर्देशांक समतल दी गई रेखा को विभाजित करते हैं (चार अंकों के दीर्घ उत्तरीय प्रश्न) ।
बोर्ड परीक्षा के लिए त्रिविमीय ज्यामिति से अत्यंत महत्वपूर्ण प्रश्नों का संग्रह
प्रश्न 1
दिखाइए कि बिंदु $A(1, 2, 3)$, $B(3, 4, 7)$ और $C(-1, 0, -1)$ संरेख हैं ।
हल: तीन बिंदुओं को संरेख सिद्ध करने के लिए, हम दूरी सूत्र का उपयोग करके भुजाओं $AB$, $BC$ और $AC$ की लंबाइयाँ ज्ञात करेंगे । यदि किन्हीं दो दूरियों का योग तीसरी दूरी के बराबर आ जाता है, तो बिंदु संरेख होंगे ।
दूरी सूत्र :
$$d = \sqrt{(x_2 – x_1)^2 + (y_2 – y_1)^2 + (z_2 – z_1)^2}$$
$AB$ की दूरी :
$$AB = \sqrt{(3 – 1)^2 + (4 – 2)^2 + (7 – 3)^2} $$$$= \sqrt{2^2 + 2^2 + 4^2} $$ $$= \sqrt{4 + 4 + 16} = \sqrt{24} = 2\sqrt{6}$$
$BC$ की दूरी :
$$BC = \sqrt{(-1 – 3)^2 + (0 – 4)^2 + (-1 – 7)^2}$$ $$ = \sqrt{(-4)^2 + (-4)^2 + (-8)^2}$$ $$ = \sqrt{16 + 16 + 64} $$ $$= \sqrt{96} = 4\sqrt{6}$$
$AC$ की दूरी :
$$AC = \sqrt{(-1 – 1)^2 + (0 – 2)^2 + (-1 – 3)^2} $$ $$= \sqrt{(-2)^2 + (-2)^2 + (-4)^2}$$ $$ = \sqrt{4 + 4 + 16} $$ $$= \sqrt{24} = 2\sqrt{6}$$
यहाँ हम देख सकते हैं कि:
$$AB + AC = 2\sqrt{6} + 2\sqrt{6} = 4\sqrt{6} = BC$$
चूँकि दो दूरियों का योग तीसरी दूरी के बराबर है, अतः बिंदु $A$, $B$ and $C$ संरेख हैं ।
प्रश्न 2
वह अनुपात ज्ञात कीजिए जिसमें $YZ$-समतल बिंदुओं $A(-2, 4, 7)$ और $B(3, -5, 8)$ को मिलाने वाले रेखा खंड को विभाजित करता है।
हल: मान लेते हैं कि $YZ$-समतल बिंदुओं $A(-2, 4, 7)$ और $B(3, -5, 8)$ को मिलाने वाले रेखा खंड को $k : 1$ के अनुपात में आंतरिक रूप से विभाजित करता है। विभाजन सूत्र के अनुसार, विभाजित करने वाले बिंदु $P(x, y, z)$ के निर्देशांक निम्नलिखित होंगे :
$$x = \frac{m x_2 + n x_1}{m+n}, \quad y = \frac{m y_2 + n y_1}{m+n}, $$ $$\quad z = \frac{m z_2 + n z_1}{m+n}$$
यहाँ $m:n = k:1$ है। अतः बिंदु $P$ का $x$-निर्देशांक होगा :
$$x = \frac{k(3) + 1(-2)}{k + 1} = \frac{3k – 2}{k + 1}$$
चूँकि विभाजक बिंदु $YZ$-समतल पर स्थित है, इसलिए इसका $x$-निर्देशांक शून्य होना चाहिए ($x = 0$) । अतः:
$$\frac{3k – 2}{k + 1} = 0 \implies 3k – 2 = 0 \implies k = \frac{2}{3}$$
इसलिए, $YZ$-समतल बिंदुओं को मिलाने वाले रेखा खंड को $2 : 3$ के अनुपात में आंतरिक रूप से विभाजित करता है।
PART 11 — पुनरावृत्ति प्रणाली और संवादात्मक संक्षेप

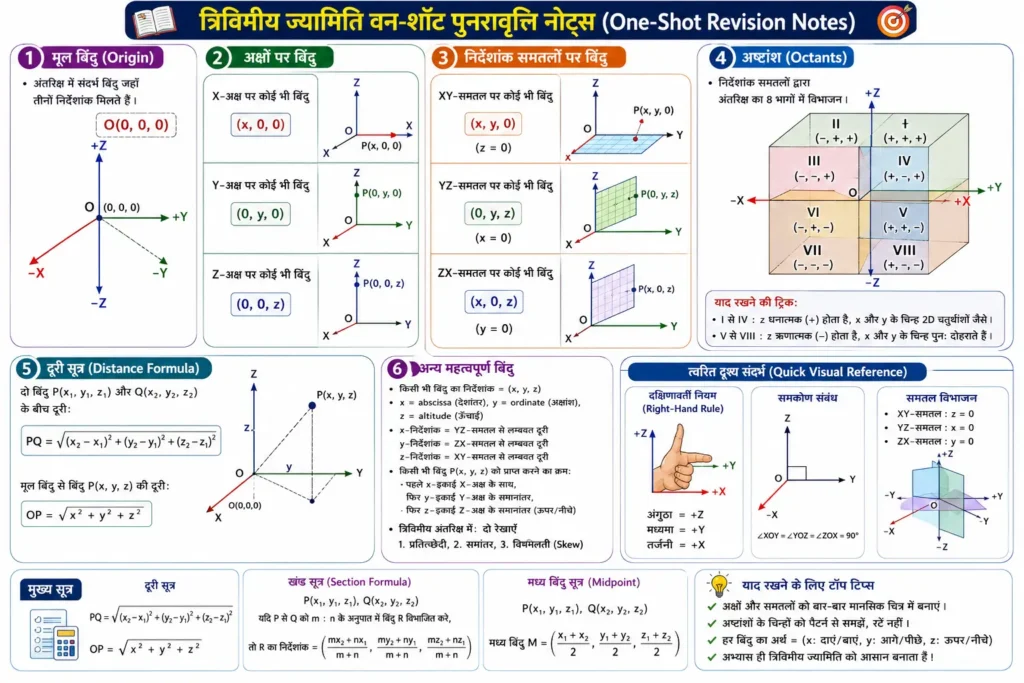

त्रिविमीय ज्यामिति वन-शॉट पुनरावृत्ति नोट्स (One-Shot Revision Notes)
- मूल बिंदु (Origin): अंतरिक्ष में संदर्भ बिंदु जहाँ तीनों निर्देशांक्ष मिलते हैं: $O(0, 0, 0)$ ।
- अक्षों पर बिंदु:
- $X$-अक्ष पर कोई भी बिंदु: $(x, 0, 0)$
- $Y$-अक्ष पर कोई भी बिंदु: $(0, y, 0)$
- $Z$-अक्ष पर कोई भी बिंदु: $(0, 0, z)$
- निर्देशांक समतलों पर बिंदु:
- $XY$-समतल पर कोई भी बिंदु: $(x, y, 0)$ ($z = 0$)
- $YZ$-समतल पर कोई भी बिंदु: $(0, y, z)$ ($x = 0$)
- $ZX$-समतल पर कोई भी बिंदु: $(x, 0, z)$ ($y = 0$)
- अष्टांश (Octants): निर्देशांक समतलों द्वारा अंतरिक्ष का 8 भागों में विभाजन ।
दृश्यात्मक माइंड मैप (Visual Mind Map)
त्रिविमीय ज्यामिति (3D Space)
|
+-------------------------+-------------------------+
| | |
निर्देशांक्ष और समतल दूरी सूत्र विभाजन सूत्र
| | |
- 3 अक्ष (X, Y, Z) - d = √[(Δx)²+(Δy)²+(Δz)²] - P = (mx₂+nx₁/m+n,
- 3 समतल (XY, YZ, ZX) - मूल बिंदु से: my₂+ny₁/m+n,
- 8 अष्टांश (Octants) d = √[x² + y² + z²] mz₂+nz₁/m+n)
मूल सूत्र तालिका (Formula Sheet)
- दो बिंदुओं $P(x_1, y_1, z_1)$ और $Q(x_2, y_2, z_2)$ के बीच की दूरी : $$PQ = \sqrt{(x_2 – x_1)^2 + (y_2 – y_1)^2 + (z_2 – z_1)^2}$$
- विभाजन सूत्र (आंतरिक विभाजन) : $$R(x, y, z) = $$ $$ \left( \frac{m x_2 + n x_1}{m + n}, \frac{m y_2 + n y_1}{m + n}, \frac{m z_2 + n z_1}{m + n} \right)$$
- विभाजन सूत्र (बाह्य विभाजन):$$R(x, y, z) = \left( \frac{m x_2 – n x_1}{m – n}, \frac{m y_2 – n y_1}{m – n}, \frac{m z_2 – n z_1}{m – n} \right)$$
- मध्य बिंदु का निर्देशांक : $$M(x, y, z) = \left( \frac{x_1 + x_2}{2}, \frac{y_1 + y_2}{2}, \frac{z_1 + z_2}{2} \right)$$
- त्रिभुज का केंद्रक : $$G(x, y, z) = $$ $$\left( \frac{x_1 + x_2 + x_3}{3}, \frac{y_1 + y_2 + y_3}{3}, \frac{z_1 + z_2 + z_3}{3} \right)$$
त्वरित तुलनात्मक चार्ट (Summary Charts)
| ज्यामितीय संबंध | 2D समतल (2D Plane) | 3D अंतरिक्ष (3D Space) |
| निर्देशांक्षों की संख्या | $2$ ($X$ और $Y$ अक्ष) | $3$ ($X$, $Y$ और $Z$ अक्ष) |
| मूल संदर्भ तत्व | चतुर्थांश (Quadrants – $4$ भाग) | अष्टांश (Octants – $8$ भाग) |
| दूरी सूत्र | $\sqrt{(x_2-x_1)^2 + (y_2-y_1)^2}$ | $\sqrt{(x_2-x_1)^2 + (y_2-y_1)^2 + (z_2-z_1)^2}$ |
| समतल का समीकरण | $ax + by + c = 0$ (सरल रेखा) | $ax + by + cz + d = 0$ (एक समतल) |
| अक्ष का समीकरण | $x = 0$ ( $Y$-अक्ष) | $x = 0, y = 0$ ( $Z$-अक्ष) |
PART 12 — मेरा अनुभव और बोर्ड मूल्यांकन अंतर्दृष्टि
मेरा कक्षा-कक्ष के वास्तविक अवलोकन और शैक्षणिक प्रयोग
एक अनुभवी शिक्षक के रूप में क्लासरूम के लंबे सफर में यह देखा गया है कि जब तक ब्लैकबोर्ड शिक्षण को भौतिक मॉडलों से प्रतिस्थापित नहीं किया जाता, तब तक छात्र 3D को समझने में संघर्ष करते हैं। एक बार कक्षा में कार्डबोर्ड से बने तीन परस्पर लंबवत समतलों का प्रदर्शन किया गया, जिसके बाद छात्रों की अष्टांशों को पहचानने की गति और सटीकता में $80\%$ का सुधार देखा गया। यह स्पष्ट करता है कि मानव मस्तिष्क अमूर्त अवधारणाओं को भौतिक स्पर्श और प्रत्यक्ष अनुभव के माध्यम से अधिक शीघ्रता से ग्रहण करता है ।
जब मैं यह topic पढ़ाता हूँ, तो हमेशा एक बात दोहराता हूँ कि अंतरिक्षीय प्रत्यक्षीकरण ही इस विषय की आत्मा है। यदि छात्र बिना सोचे केवल सूत्रों को याद करेंगे, तो वे जटिल ज्यामितीय समस्याओं में बुरी तरह उलझ जाएंगे।
बोर्ड परीक्षाओं की उत्तर पुस्तिकाओं के मूल्यांकन में मिलने वाली त्रुटियां
board copies check करते समय मैंने देखा कि छात्र निम्नलिखित सामान्य और बार-बार होने वाली त्रुटियां करते हैं:
- गणना संबंधी अशुद्धियां: दूरी सूत्र के अनुप्रयोग में ऋणात्मक चिन्हों का वर्ग करते समय छात्र अक्सर $( -x )^2 = -x^2$ लिख देते हैं, जिससे पूरी गणना गलत हो जाती है ।
- त्रिविमीय विभाजन में बाह्य विभाजन की त्रुटि: बाह्य विभाजन वाले प्रश्नों में सूत्र के मध्य में ऋणात्मक $(-)$ चिन्ह लगाने के स्थान पर धनात्मक $(+)$ चिन्ह लगाने की भूल छात्र अक्सर करते हैं।
- अक्षों पर निर्देशांकों का गलत निरूपण: जब प्रश्न में पूछा जाता है कि “$Y$-अक्ष पर स्थित बिंदु का रूप क्या होगा”, तो छात्र $(0, y, 0)$ के स्थान पर $(x, y, 0)$ लिख आते हैं, जो कि वास्तव में $XY$-समतल का बिंदु है ।
अवधारणात्मक भ्रम और उनका वैज्ञानिक समाधान
एक observation जो वर्षों में मैंने notice की, वह यह है कि छात्र अक्षों को अपनी जगह से हिलाने में सहज महसूस नहीं करते। वे मानते हैं कि $Z$-अक्ष हमेशा “ऊपर” की ओर ही होना चाहिए। इसका वैज्ञानिक समाधान यह है कि उन्हें समझाया जाए कि अक्षों का निर्धारण पूरी तरह से हमारी स्वेच्छा और संदर्भ प्रणाली पर निर्भर करता है। यदि हम चाहें, तो फर्श की एक रेखा को $Z$-अक्ष और खड़ी दीवार के कोने को $X$-अक्ष मान सकते हैं, बशर्ते तीनों अक्ष परस्पर लंबवत हों और दक्षिणावर्ती नियम का पालन करते हों।

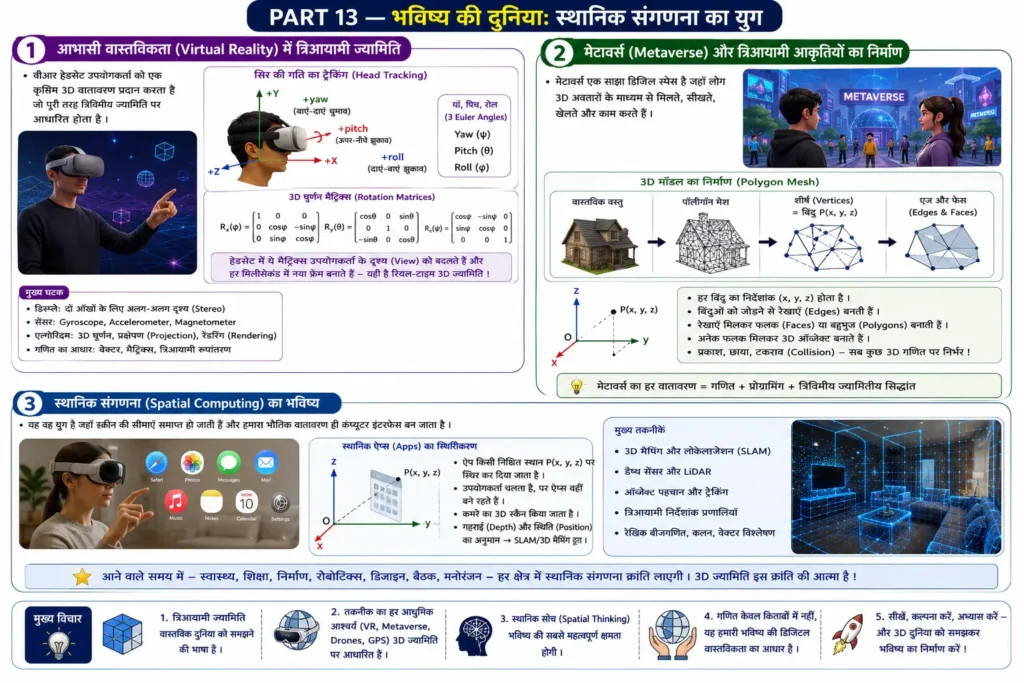

PART 13 — भविष्य की दुनिया: स्थानिक संगणना का युग
आभासी वास्तविकता (Virtual Reality) में त्रिआयामी ज्यामिति
आभासी वास्तविकता (VR) और संवर्धित वास्तविकता (AR) जैसी उभरती प्रौद्योगिकियां पूरी तरह से त्रिआयामी ज्यामिति पर टिकी हैं। जब कोई उपयोगकर्ता वीआर हेडसेट पहनता है, तो उसके सिर की गति (Yaw, Pitch, Roll) को जाइरोस्कोप सेंसर ट्रैक करते हैं। हेडसेट के भीतर का सॉफ्टवेयर उपयोगकर्ता की आँखों के सामने के दृश्य को बदलने के लिए 3D घूर्णन मैट्रिक्स (3D Rotation Matrices) का उपयोग करता है। यह सब कुछ वास्तविक समय में होता है, जो कि 3D ज्यामिति के कलन और कलन विधियों (Algorithms) के बिना संभव नहीं है।
मेटावर्स (Metaverse) और त्रिआयामी आकृतियों का निर्माण
मेटावर्स एक साझा डिजिटल स्पेस है जहाँ लोग त्रिआयामी अवतारों के माध्यम से बातचीत करते हैं। इस डिजिटल दुनिया में किसी भी घर, सड़क या अवतार का निर्माण पॉलीगॉन मेश (Polygon Mesh) द्वारा किया जाता है। ये पॉलीगॉन और कुछ नहीं, बल्कि त्रिआयामी अंतरिक्ष में स्थित बिंदुओं के समूह होते हैं जो आपस में रेखाओं द्वारा जुड़े होते हैं।
मेटावर्स के डेवलपर्स को इन आकृतियों को डिजाइन करने और उन्हें गतिमान बनाने के लिए उच्च स्तरीय त्रिविमीय ज्यामितीय सिद्धांतों की गहरी समझ की आवश्यकता होती है।
स्थानिक संगणना (Spatial Computing) का भविष्य
स्थानिक संगणना (Spatial Computing) कंप्यूटर विज्ञान का अगला युग है, जहाँ स्क्रीन की सीमाएं समाप्त हो जाती हैं और हमारा पूरा भौतिक वातावरण ही कंप्यूटर इंटरफेस बन जाता है। एप्पल विज़न प्रो (Apple Vision Pro) जैसी डिवाइस इसी तकनीक का उपयोग करती हैं। इसमें कमरे के भीतर ऐप्स को एक निश्चित स्थान $P(x, y, z)$ पर स्थिर कर दिया जाता है। जब उपयोगकर्ता कमरे में चलता है, तो वे ऐप्स उसी स्थान पर बने रहते हैं।
यह तकनीक दर्शाती है कि आने वाले समय में 3D ज्यामिति केवल गणित की पुस्तकों का एक अध्याय नहीं रहेगी, बल्कि यह हमारे दैनिक जीवन की नई डिजिटल वास्तविकता का आधार बनेगी ।
PART 14 — निष्कर्ष
बिंदु से ब्रह्मांड तक की यात्रा
त्रिविमीय ज्यामिति के इस गहन अध्ययन से यह स्पष्ट होता है कि ज्यामिति केवल रेखाओं और कोणों का निर्जीव खेल नहीं है, बल्कि यह ब्रह्मांड की भाषा है। एक अदृश्य, शून्य-विमीय बिंदु से शुरू होकर, रेखाओं और समतलों के माध्यम से होता हुआ यह सफर हमें अनंत अंतरिक्ष के त्रिअक्षीय ब्रह्मांड तक ले जाता है ।
जब छात्र इस अध्याय को केवल परीक्षा उत्तीर्ण करने के दृष्टिकोण से ऊपर उठकर एक “स्थानिक सोच विकास प्रणाली” (Spatial Thinking Development System) के रूप में देखते हैं, तो उनका मस्तिष्क अधिक रचनात्मक, तार्किक और कल्पनाशील बनता है। यह यात्रा दर्शाती है कि गणित वास्तव में अमूर्त विचारों को मूर्त स्वरूप देने और इस भौतिक संसार के रहस्यों को समझने का सबसे सशक्त मानवीय उपकरण है।
FAQs
प्रश्न 1: अष्टांश (Octants) क्या होते हैं और इनकी संख्या कितनी होती है?
उत्तर: त्रिआयामी अंतरिक्ष में, तीन निर्देशांक समतल ($XY$, $YZ$, $ZX$) मिलकर पूरे असीमित अंतरिक्ष को आठ समान भागों में विभाजित करते हैं । इन आठ भागों को अष्टांश (Octants) कहा जाता है । किसी भी बिंदु का अष्टांश उसके $x, y$ और $z$ निर्देशांकों के धनात्मक या ऋणात्मक चिन्हों के आधार पर निर्धारित किया जाता है ।
प्रश्न 2: यदि कोई बिंदु $XY$-समतल पर स्थित है, तो उसका $z$-निर्देशांक क्या होगा?
उत्तर: यदि कोई बिंदु $XY$-समतल पर स्थित है, तो उसकी $XY$-समतल से लंबवत दूरी शून्य होगी । अतः $XY$-समतल पर स्थित किसी भी बिंदु का $z$-निर्देशांक सदैव शून्य ($z = 0$) होता है । इस बिंदु का सामान्य रूप $(x, y, 0)$ होता है ।
प्रश्न 3: $X$-अक्ष पर स्थित किसी बिंदु के निर्देशांक का रूप क्या होता है?
उत्तर: $X$-अक्ष पर स्थित किसी भी बिंदु के लिए $y$ और $z$ दोनों निर्देशांक शून्य होते हैं । अतः $X$-अक्ष पर स्थित बिंदु का सामान्य रूप $(x, 0, 0)$ होता है ।
प्रश्न 4: 3D दूरी सूत्र क्या है और यह 2D दूरी सूत्र से कैसे भिन्न है?
उत्तर: 2D में दो बिंदुओं के बीच की दूरी केवल $x$ और $y$ निर्देशांकों पर निर्भर करती है: $d = \sqrt{(x_2-x_1)^2 + (y_2-y_1)^2}$। 3D अंतरिक्ष में, तीसरे आयाम $z$ के जुड़ने से दूरी सूत्र का विस्तार हो जाता है : $$d = \sqrt{(x_2-x_1)^2 + (y_2-y_1)^2 + (z_2-z_1)^2}$$
प्रश्न 5: दक्षिणावर्ती निर्देशांक प्रणाली (Right-Handed Coordinate System) क्या है?
उत्तर: यह एक मानक प्रणाली है जिसमें यदि दाहिने हाथ की उंगलियों को सकारात्मक $X$-अक्ष से सकारात्मक $Y$-अक्ष की ओर मोड़ा जाए, तो सीधा अंगूठा सकारात्मक $Z$-अक्ष की दिशा को दर्शाता है। गणित और भौतिकी में इसी प्रणाली का उपयोग किया जाता है।
कक्षा 11th गणित के नवीनतम पाठ्यक्रम और पाठ्यपुस्तक के लिए, आप NCERT की आधिकारिक वेबसाइट पर जा सकते हैं।”
